方箱方筒系列

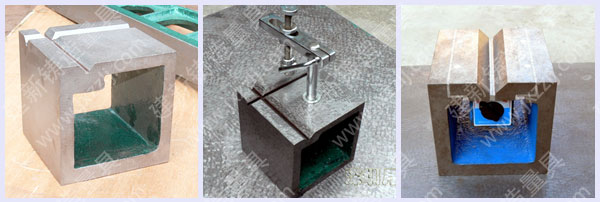

檢驗方箱
方箱(方正器)由鑄鐵制成，表面都經過刨和刮削加工，并互成直角。用于夾持工件并能方便的翻轉。所以，在劃工件上三個方向互成90°的直線時，即迅速又準確。方箱上有兩條縱橫V形槽。是放置圓柱形工件用的。方箱下面墊角度板或?qū)型鐵夾持在方箱上，還可以在工件上化斜線，使用方箱時，要注意清潔，防止工件翻轉過程中松動和工件在水平位置是重心不穩（可用小千斤頂做輔助支承）。
方箱按JB/T3411.56-99標準制造，材質HT200，用于零部件平行度、垂直度的檢驗和劃線，萬能方箱用于檢驗或劃線精密工件的任意角度線，可根據用戶要求制作各種規格和等高方箱及長方筒、檢驗方箱。
|
規格 mm |
工作面的 平面度 |
工作面的垂直度、 平行度及V型槽對 底面和側面的平行度 |
|||||
| 精度等級um | |||||||
| 1 | 2 | 3 | 1 | 2 | 3 | ||
| 100 | 3.5 | 7 | 15 | 7 | 15 | 30 | |
| 150 | 4 | 9 | 17 | 8 | 18 | 35 | |
| 200 | 4.5 | 10 | 20 | 9 | 20 | 40 | |
| 250 | 5 | 11 | 22 | 10 | 22 | 45 | |
| 300 | 5.5 | 12 | 25 | 11 | 25 | 50 | |
| 350 | 6 | 13 | 27 | 12 | 27 | 55 | |
| 400 | 6.5 | 15 | 30 | 13 | 30 | 60 | |
| 500 | 8 | 17 | 35 | 15 | 35 | 70 | |
